【產品概述】

隨著復合材料的飛速發展，傳統的拉伸試驗機測試方法遭遇了前所未有的挑戰,主要體現在測試周期長、樣本需求量大、測試參數不完整，導致測試結果無法有效支持計算機仿真?；诿}沖激振測試法的材料力學性能測試設備，通過將模態分析、計算機仿真與多目標優化相結合，提出了材料非破壞性參數測試的新途徑。該方法無需嚴苛的加載即可有效測試材料參數，因此具有測試周期短、精度高等優點。

·銳聲吶是一款基于脈沖激振測試法的新型材料力學性能測試儀，是一款能夠測試正交各向異性材料非損傷力學參數的技術裝備，可快速測試各種材料的楊氏模量、剪切模量、泊松比、阻尼系數等材料力學參數，有效彌補了拉伸機測試周期長，實驗復雜等問題。

·銳聲吶的全息板測試技術，將脈沖激振測試、參數擬合、模態分析有機結合，相較于采用梁模型簡單模態下的參數擬合，具有更高的置信度，因此可有效測試以復合材料為代表的新型材料體系及以金屬、玻璃、樹脂為代表的傳統材料體系的非損傷力學參數。

·銳聲吶內置的板模態分析數學模型充分考慮了各參數的耦合效應，在不需要借助模態分析儀的前提下即可完成對全息測試板的模態分析工作,擺脫了對模態分析儀的依賴，使得產品結構簡單，部署靈活，操作方便，適用于復合材料設計生產企業、材料檢測機構、工業生產部門以及與材料相關的科研學術機構。

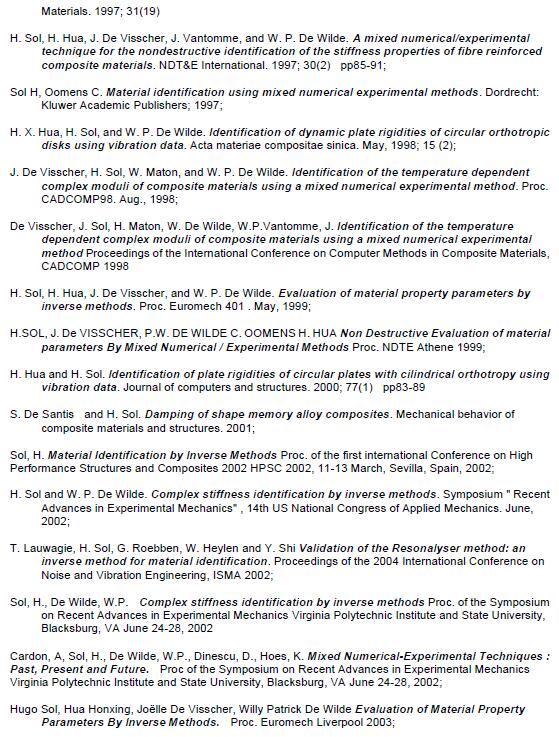

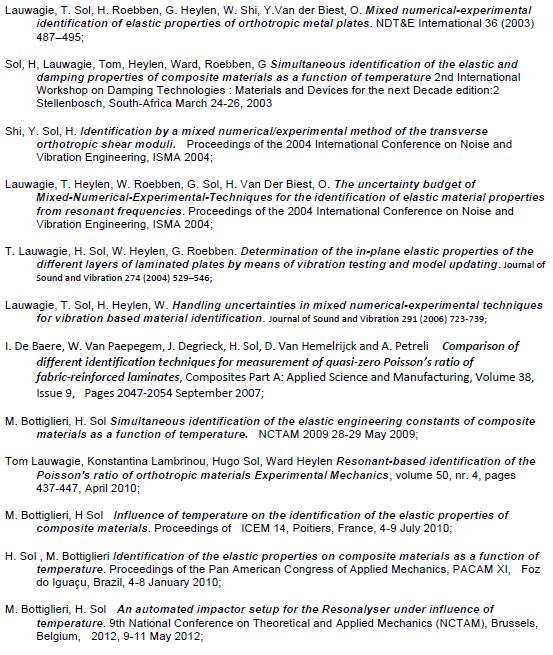

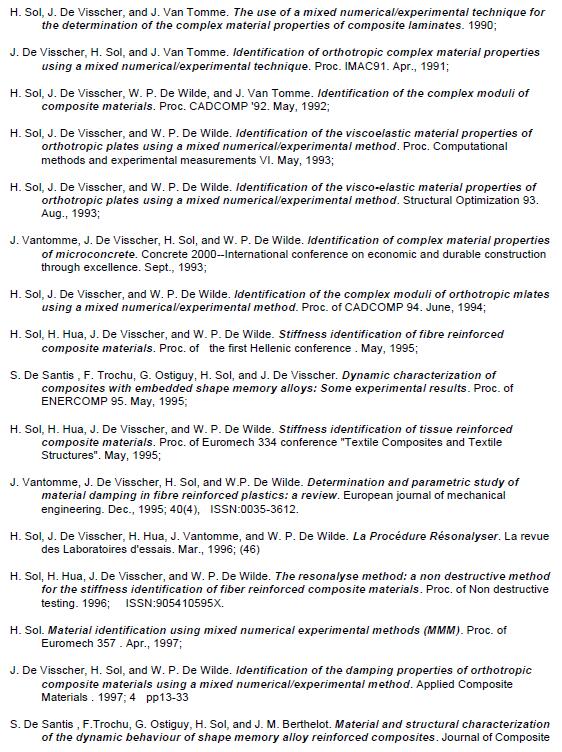

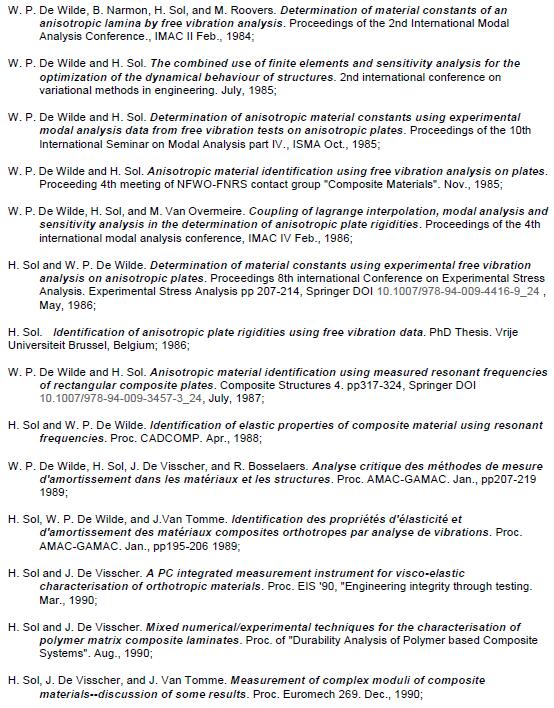

·銳聲吶的發明者雨果.索萊爾教授是比利時布魯塞爾自由大學材料與結構力學系資深教授，是振動力學、材料力學、模態分析、有限元仿真以及實驗設計方面的專家。

【主要功能】

銳聲吶可以通測試獲得材料的楊氏模量、剪切模量、泊松比、阻尼系數等材料力學參數。其中楊氏模量、剪切模量、泊松比被稱為彈性參數，描述了材料在線性彈性階段的力學特性，阻尼系數描述了材料在沖擊在載荷下的動態響應性能。

【技術參數】

測量參數

· 樣本最小尺寸：0.2mm 厚，1 g重

· 樣本最大尺寸：不限

· 儀器誤差： < 0.5% 結果誤差： < 0.5% 測試標準：ASTME1876-99 ENV-843-2

控制參數

· 樣本尺寸相對誤差量: 0～10%

· 樣本質量相對誤差量：0～20%

· 樣本頻率測量誤差量：0～10%

· 振動模態置信率：70%～100%

· 加速度計質量校正值：0.001g～200g

【工作原理】

銳聲吶屬于脈沖激振材料參數測試設備范疇,通過物理測試獲得材料樣本在特定模態下的固有頻率；設定一組材料參數，而后通過數學模型計算材料樣本在相同模態下的固有頻率；通過迭代優化材料參數，逐步縮小實測頻率與仿真頻率之間差值，當二者足夠接近時，即獲得相應的材料參數。全息板測試技術實現了簡易條件下的模態分析，解決了正交各向異性材料力學參數的測試難題，同時提高了測試精度。該設備在測試過程中用到模態分析、靈敏度分析、多目標優化以及有限元仿真，用數學推導保障測試結果的可靠性。

【產品特點】

· 正交各向異性材料測試：一款能夠完整測試正交各向異性材料非損傷力學參數的技術裝備。

· 置信度高：全息板測試技術，將脈沖激振測試、參數擬合、模態分析有機結合，解決了材料參數耦合測試的技術難題。相較于采用梁模型簡單模態下的參數擬合，具有更高的置信度。

· 非損傷：銳聲吶采用非損傷測試方法，可以對單一樣本重復測試。該特性允許設備在小樣本時通過重復測試方法實現統計平均。在不同時段，環境下對單一樣本進行測試可以標定材料參數對服役時間及服役環境的響應，為計算機仿真提供準確的輸入參數，同時為材料使用壽命、維護周期提供準確的實驗依據。

· 效率高：嚴格按照程序操作流程，最慢可以在1小時內完成對復合材料粘彈性力學參數的標定工作。對于各向同性材料，最快可在20分鐘內完成測試。相比于傳統拉伸機的測試次數及測試時間，銳聲吶的使用過程節約了大量的人力成本，有效提高了工作效率。

· 一機通用：對各種固體材料采用相同的測試方法，簡化了操作復雜性以及節省辦公場地，減少重復建設成本。

· 開放式樣本測試布局：開放式的樣本布局對樣本的絕對尺寸沒有限制，對復合材料、板材或樣本較大的測試件提供了便利。開放式的樣本布局使得銳聲吶可以容易的與環境箱搭配，測試材料在特定環境下的力學參數。

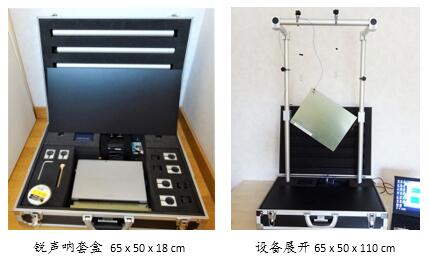

· 便攜式設計：設備采用便攜式設計，適合戶外作業，以及外出作業。

【適用行業】

· 科技領域
